Vacuüm trommelfilter

Vacuüm trommelfilter

Diameter van de roterende strook: 0,3-3m
Lengte van de roterende strook: 0,5-6m
Filteroppervlak: 0,5-50m2
Verwerkingscapaciteit: 0,5-50m3/h
Motorvermogen: 0,5-30kw

Product Overzicht

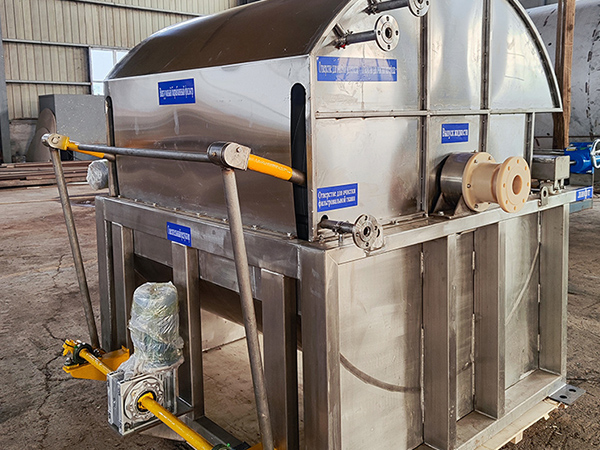

Vacuum drum filter



Vacuümtrommelfilter behoort tot het continu-operatietype filtratietoestel, dat vaste-vloeibare scheiding kan bereiken met behulp van de sterke drijvende kracht die wordt gevormd door de negatieve vacuümdruk.In de werking van de apparatuur wordt de ophanging in een specifiek verwerkingsgebied geïntroduceerd, onder de werking van vacuümnegatieve druk kan de ophanging van de vloeistof soepel het filtermedium doordringen, zoals filterdoek is een van de meest gebruikte filtermediums.



De kerncomponent van de vacuümroterende filter is een roterende cilinder, ook bekend als de roterende strook. De rotor is gedeeltelijk ondergedompeld in een slijttank, bedekt met een filterdoek, en is intern verbonden met het vacuümsysteem en het gecomprimeerde luchtsysteem door middel van een distributeurhoofd. Terwijl de rotor blijft roteren, worden een reeks belangrijke processen zoals filtratie, wassen, ontwatering en cakeverwijdering voltooid, waardoor het hele filtratieproces op een efficiëntere en continue manier wordt uitgevoerd.

Kenmerken van Vacuum Drum Filter

Duurzame en efficiënte output:

Het kan continu werken, ononderbroken productie realiseren, de productiecyclus aanzienlijk verkorten, het verlies van start- en stoptijd van apparatuur verminderen, de productie-efficiëntie aanzienlijk verbeteren en de vraag naar grootschalige geïndustrialiseerde productie op de output voldoen.

Diepte en zuivere scheiding

Goed reinigingseffect van filtercake, uniforme verdeling van wasvloeistof om volledige en grondige reiniging te garanderen. nauwkeurige controle van wasparameters kan onzuiverheden en oplosbare stoffen effectief uit de filtercake verwijderen, waardoor vaste-vloeistof scheiding met hoge zuiverheid wordt gerealiseerd en de productkwaliteit wordt gegarandeerd.

Precieze en flexibele aanpassing

De operator kan de drumsnelheid, vacuüm en andere belangrijke parameters nauwkeurig aanpassen volgens de materiaalkenmerken, procesvereisten en productieomstandigheden, om zich aan te passen aan complexe werkomstandigheden en het filtratie-effect te stabiliseren.

Compact en ruimtebesparend

Compact en redelijk structurele ontwerp, wetenschappelijke lay-out van componenten en integratie van verschillende functies. in vergelijking met traditionele apparatuur, neemt het een klein gebied in beslag, wat gunstig is voor het optimaliseren van de lay-out van de werkplaats, het verbeteren van het gebruik van de ruimte en het verminderen van de site kosten.



Toepassing van vacuüm trommelfilter

Vacuum Rotary Filter wordt op grote schaal gebruikt in de chemische industrie, mijnbouw, voedsel, milieubescherming en andere industrieën, en het is meer geschikt om te worden gebruikt voor het omgaan met suspensie met hoge concentratie en matige granulariteit. de apparatuur door geautomatiseerde continue werking, kan stabiele output van hoge droogheid van de taart produceren, en filtratie-efficiëntie door de slechte aard van de schommelingen van de invloed van minder, is de industriële vaste-vloeibare scheiding van een van de belangrijke apparatuur in het veld.

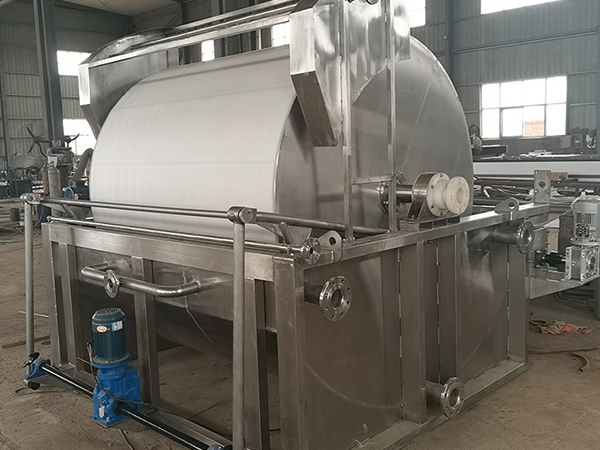

Vacuum drum filter
Samenstelling en structuur van vacuümstrandtransferfilter

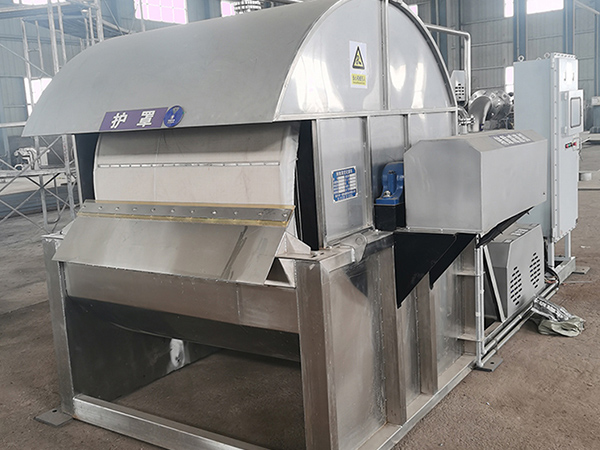

 Vacuum drum filter

Luchtrotor

De luchtrotor is de kerncomponent van filtratie, en het oppervlak is bedekt met filtratiemedium. bij rotatie komt het in contact met het slijmtankmateriaal en vacuümadsorptie stelt het slijm in staat om een taart op het oppervlak te vormen, waardoor vaste-vloeistof scheiding wordt gerealiseerd, wat de basisondersteuning en reactieplaats van het filtratieproces is.

Sector Grid Distributeur

Sector Grid Distributor wordt gebruikt om de gas- en vloeistofcircuits nauwkeurig toe te wijzen.Met de rotatie van de roterende cilinder schakelt hij het ventilatorvormige raster en verbindt het op een geordende manier met de vacuüm- en compressieluchtwegen, zodat de verschillende gebieden van de roterende cilinder het filtratieproces in orde kunnen voltooien, en het is het "schema-centrum" van de apparatuur en technologie.

Vacuümpijplijn

De vacuümpijplijn is verbonden met de vacuümpomp, waardoor een vacuümomgeving wordt gecreëerd in het koekvormingsgebied, waarbij negatieve druk wordt gebruikt om slijmwater te adsorberen, de scheiding van vaste-vloeistoffen en koekvorming wordt versneld, wat het belangrijkste stroomkanaal is om de functie van vacuümfiltratie te realiseren.



Sludge tank

De moddertank wordt gebruikt voor tijdelijke opslag van modder die moet worden behandeld, waardoor een stabiele ruimte wordt geboden voor de rotor om met materialen in contact te komen.De rotor wordt gedeeltelijk ondergedompeld in de modder om een continue en gelijkmatige toevoer van materiaal te garanderen, wat het "grondstofcontactgebied" is dat het voedings- en filtratie-effect beïnvloedt.

Scraper

Wanneer de roterende trommel naar een specifieke positie draait, schrapt de schraper de gevormde filterkoek af en realiseert de ontlading en verzameling van het materiaal, dat het belangrijkste uitvoerende deel van de materiaalontlading is na de scheiding van vaste en vloeibare stoffen.

Compressie luchtlijn

Gecomprimeerde luchtlijn in het blaasgebied in de gecomprimeerde lucht, de rotor filter media blaas, reinigen van de resterende deeltjes in de poriën ruimte, om de doorlaatbaarheid van de media te herstellen, is om de filtratieprestaties van de "schone weg" te behouden.

Voordelen van het gebruik van roterende vacuümfilters
Continu geautomatiseerde operationele capaciteit

In het hele bedrijfsproces vereist niet frequente start en stop, effectief verminderen van de frequentie van de handmatige interventie, kan naadloos aan te passen aan het ritme en de eisen van de grote schatting van de industriële productie.

Stabiele en betrouwbare kwaliteit van filterkoek

De filterkoek verkregen na de behandeling door de apparatuur, het uitdrogingseffect is relatief goed, het watergehalte kan meestal worden gecontroleerd op een lager niveau van 10% -30%, tegelijkertijd, in het wasproces, de apparatuur kan ervoor zorgen dat de wasvloeistof gelijkmatig op de filterkoek wordt gehandeld, zodat het residuele filteraat sterk wordt verminderd, wat een reeks voordelen effectief de zuiverheid van het vaste product verbetert, om te garanderen dat productkwaliteit, stabiliteit en consistentie.

3. sterke aanpassingsvermogen

Het kan gemakkelijk omgaan met een verscheidenheid aan verschillende soorten ophanging verwerkingsopdrachten, of het nu een hoge jaarlijkse slijtage is, of een complexe ophanging met een kleine hoeveelheid vezel, het kan ook omgaan.Bovendien kunt u door flexibel de werkingsparameters van de apparatuur aan te passen, zoals de rotatie snelheid van de trommel, het vacuüm dat door het vacuümsysteem wordt gegenereerd, etc., nauwkeurig voldoen aan de specifieke behoeften van vaste-vloeibare scheiding in verschillende scenario's, en echt een multifunctionele machine realiseren.

Energiekosten zijn goedkoper

In vergelijking met de drukfilterapparatuur heeft het vacuümsysteem dat in de apparatuur wordt gebruikt, duidelijke voordelen in energieverbruik. Het vacuümsysteem verbruikt relatief minder energie in het operationele proces, wat de energiekosten van de onderneming effectief kan verminderen.Bovendien zijn de onderhoudskosten van de apparatuur ook lager, de structuur is redelijk ontworpen, de duurzaamheid van de onderdelen is sterker, waardoor het probleem van frequent onderhoud en vervanging van onderdelen wordt verminderd, waardoor de operationele kosten voor de onderneming verder worden bespaard.

Het creëren van een goede werkomgeving

De apparatuur heeft een goede gesloten, in het proces van de werking kan effectief vermijden splash van slijm en de verspreiding van geur. Het verbetert effectief de werkomgeving van de werkplaats en vermindert de kans dat het personeel in contact komt met schadelijke stoffen.

Voordelen van Vacuum Drum Filter

In vergelijking met andere filtratieapparatuur zijn de belangrijkste voordelen van vacuümroterende filters:



Termen vergelijken

Vacuüm trommelfilter

Plaat en frame filter

Centrifugaal filter

Operatiemethode

voortdurende operatie

Intermitterende operatie

Doorlopend / intermitterend

De mate van automatisering

Hoge

Relatief laag

hoger

Koekjes droog

hoger

Hoge

Hoge

Behandelingscapaciteit

Grote

Medium

Grote

Vereisten voor slurry stabiliteit

lager

Hoger (gevoelig voor verstoppen)

hoger (viscositeit gevoelig)

Energieverbruik

lager

Medium

Hoge

Vacuümroterende filters hebben een beter koekwassen effect, vooral geschikt voor processen die meerfasig wassen vereisen, en de apparatuur werkt met weinig lawaai en is gemakkelijk te onderhouden.



Vacuüm roterende filter fabrikant



Selectie en aanpassing van apparatuur: afhankelijk van de slechte aard van de gebruiker en de productiebehoeften, om gepersonaliseerde ontwerpoplossingen te bieden;

Installatie en inbedrijfstelling: een professioneel team om te helpen bij de installatie van apparatuur, het debuggen van parameters, om ervoor te zorgen dat het filtratie-effect wordt bereikt;

Levering van reserveonderdelen: het verstrekken van filterdoeken, distributeurkoppen, vacuümpompdragende onderdelen, etc., om ervoor te zorgen dat de apparatuur blijft werken;

Technische ondersteuning: regelmatige terugkeer bezoeken, defect reparatie, apparatuur registratie Technische ondersteuning: regelmatige bezoeken, defect onderhoud, apparatuur registratie.
