Een vacuümroterend filter is een industrieel apparaat dat een continue scheiding van vaste vloeistof met behulp van vacuümzuigen en een roterende trommel bereikt. Zijn kerncomponent is een langzaam roterende, holle trommel bedekt met filterdoek op zijn oppervlak. Door de zuiging gegenereerd door interne vacuümpompen, wordt de vloeistof in de ophanging in de trommel getrokken, terwijl vaste deeltjes worden vastgehouden om een filterkoek te vormen - waardoor continue filtratie, uitdroging en ontlading mogelijk is. Het wordt veel gebruikt in industrieën zoals chemische engineering, mijnbouw en milieubescherming.

Specificaties

model	Oppervlakte van het filter (m2)	De diameter van de trommel (m)	Onderdompelingshoek (°)	Drumsnelheid (r / min)	Host vermogen (kW)	Het gewicht (kg)	van mm)grootte
G2 en 1.0	2 van	1 van	120 van	0,13 ~ 2	0,37	1520 jaar	1600x1800x1500
G5 en 1.6	5 van	1.6 Het	120 van	0,13 ~ 2	0,55	2500 jaar	2200 x 2600 x 2100
G10 en 2.0	10 van	2 van	140 van	0,13 ~ 0,79	1.5 Het	4160 te zien	3380 x 3000 x 2170
G15 / 2.5 jaar	15 van	2.5 Het	140 van	0,13 ~ 0,79	1.5 Het	5 300	3860x3100x2750
G20 en 2.5	twintig	2.5 Het	140 van	0,13 ~ 0,79	1.5 Het	6320 te zien	4460x310x2750

Het werkingsprincipe van het roterende vacuümfilter

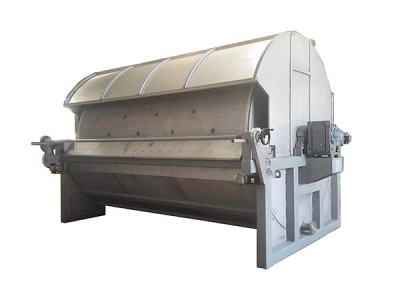

ligt in de gezamenlijke werking van de roterende trommel en het interne vacuümsysteem om een continue scheiding tussen vaste en vloeibare stoffen te bereiken.Vacuüm Rotary Drum Filter

De trommel wordt gedeeltelijk ondergedompeld in de te behandelen suspensie. Het interne vacuümsysteem creëert negatieve druk, die de vloeistof naar de trommel trekt voor ontlading. Tegelijkertijd worden vaste deeltjes geadsorbeerd op het filtermedium op het oppervlak van de trommel, waardoor een filterkoek wordt gevormd.

Terwijl de trommel continu draait, gaat de filterkoek door een waszone, een droogzone en bereikt uiteindelijk een ontladingszone, waar het ontladingsproces is voltooid.

Working Principle

Kenmerken van de Vacuum Rotary Filter

1.Efficiënte en geautomatiseerde werking

Door de trommel te draaien, voltooit het filter vier belangrijke processen – filtratie, wassen, drogen en ontlading – waardoor continu productie mogelijk is. Parameters zoals rotatie en vacuümgraad kunnen automatisch worden aangepast, waardoor de noodzaak van intermitterende handmatige werking wordt weggenomen en arbeidskosten worden verlaagd.

Stabiele scheiding prestaties

De continue werking van vacuümnegatieve druk zorgt niet alleen voor snelle scheidingssnelheid, maar maakt ook diepe uitdroging mogelijk, wat resulteert in een laag vochtgehalte van de filterkoek.

3.Wide materiaal aanpasbaarheid

Na het vervangen van het filterdoek en het aanpassen van parameters zoals rotatie en vacuümgraad, kan het filter worden aangepast aan verschillende materialen, waaronder granulair, viscous en kristallijn.

4.Compact structuur en gemakkelijk onderhoud

Door meerdere functies in één eenheid te integreren, neemt het filter een kleine voetafdruk in. De kerncomponenten zijn gemakkelijk te monteren en te ontmantelen. Dagelijks onderhoud omvat voornamelijk het reinigen van het filterdoek en het vervangen van draagbare onderdelen, waardoor de werking eenvoudig wordt.
